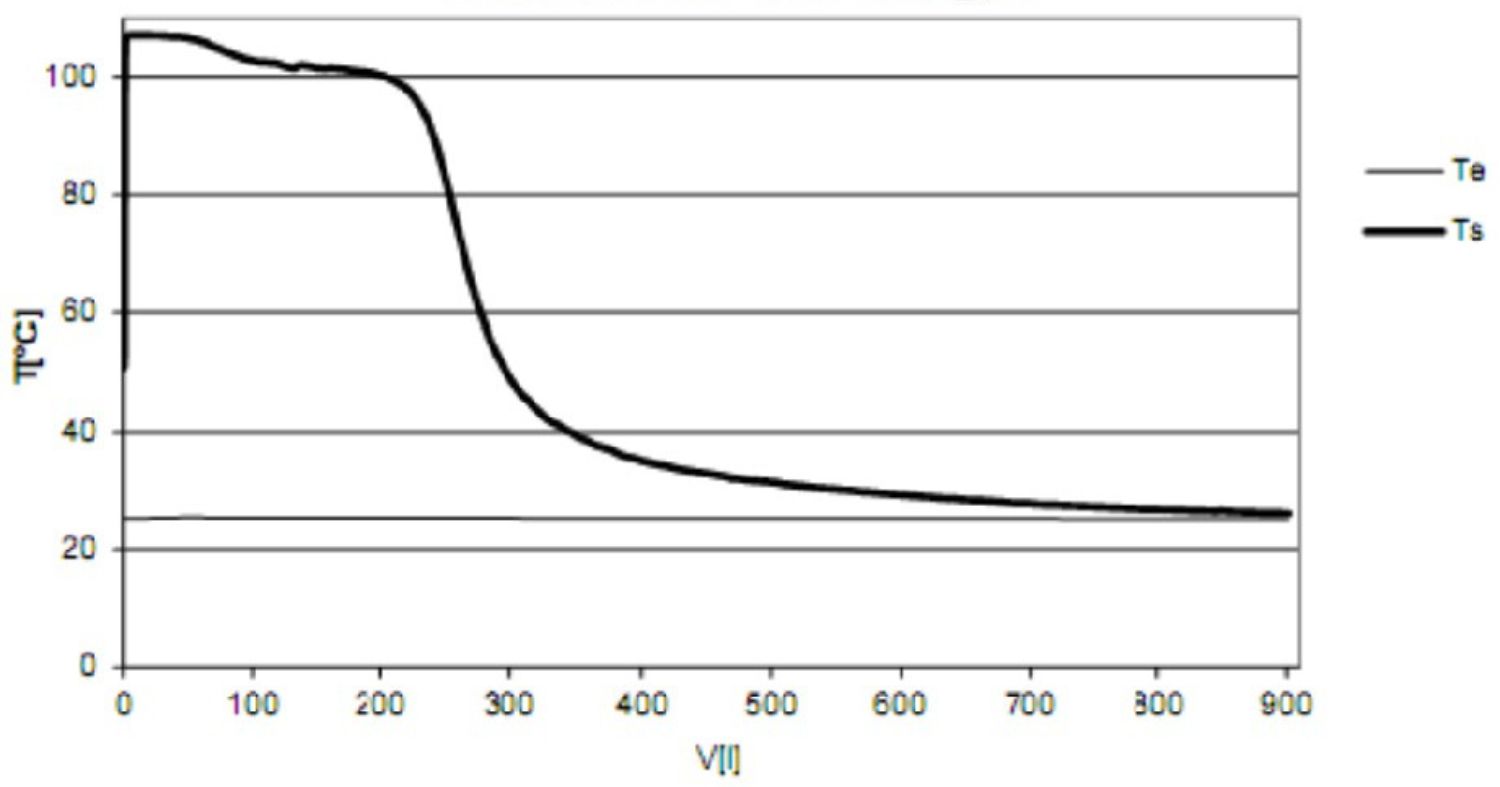

Zapfung Durchfluss = 10Liter/Minute

Eintritt Wassertemperatur = 22 Grad

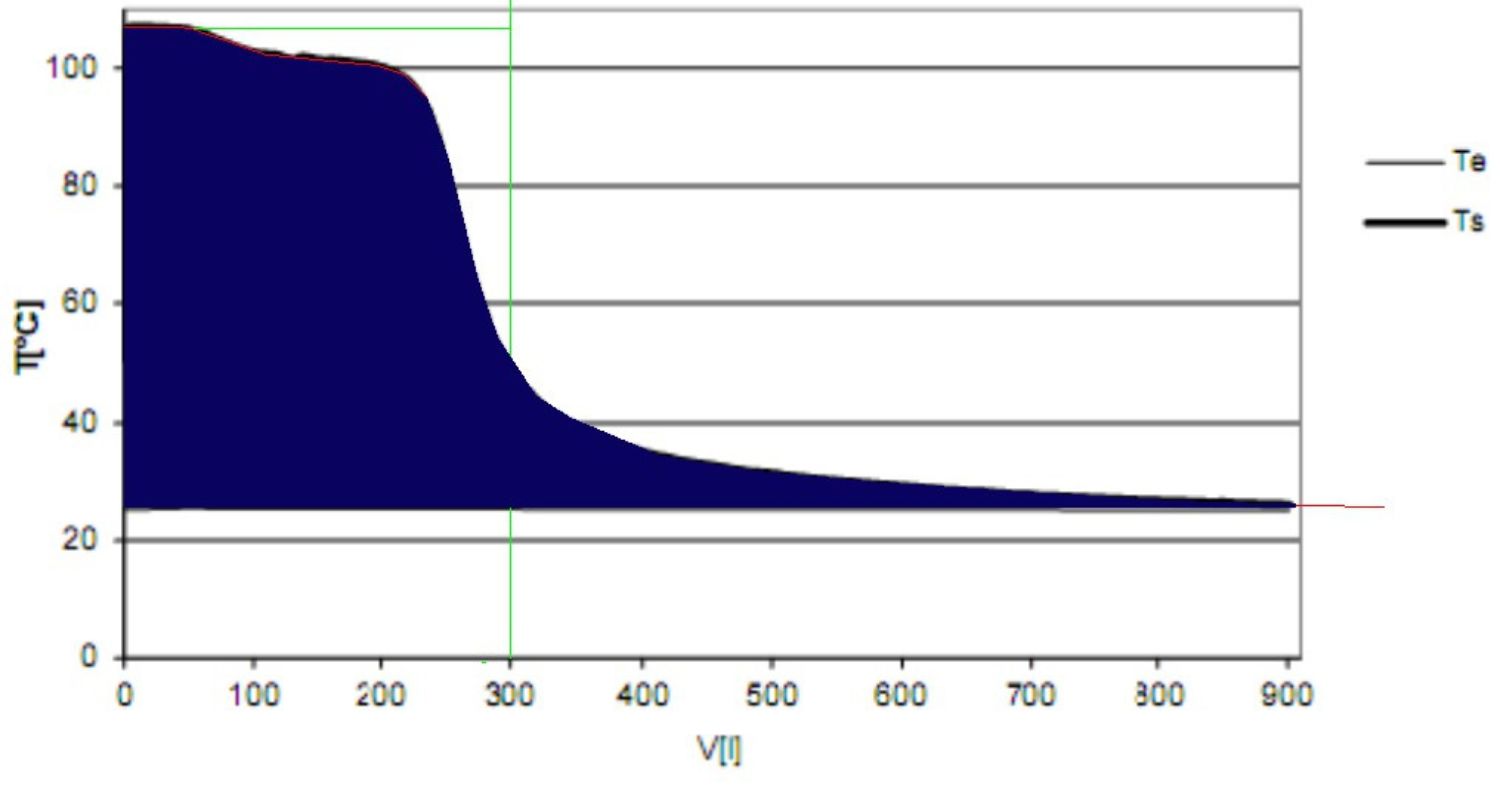

Blauer Bereich - Entnahme in Kilokalorien.

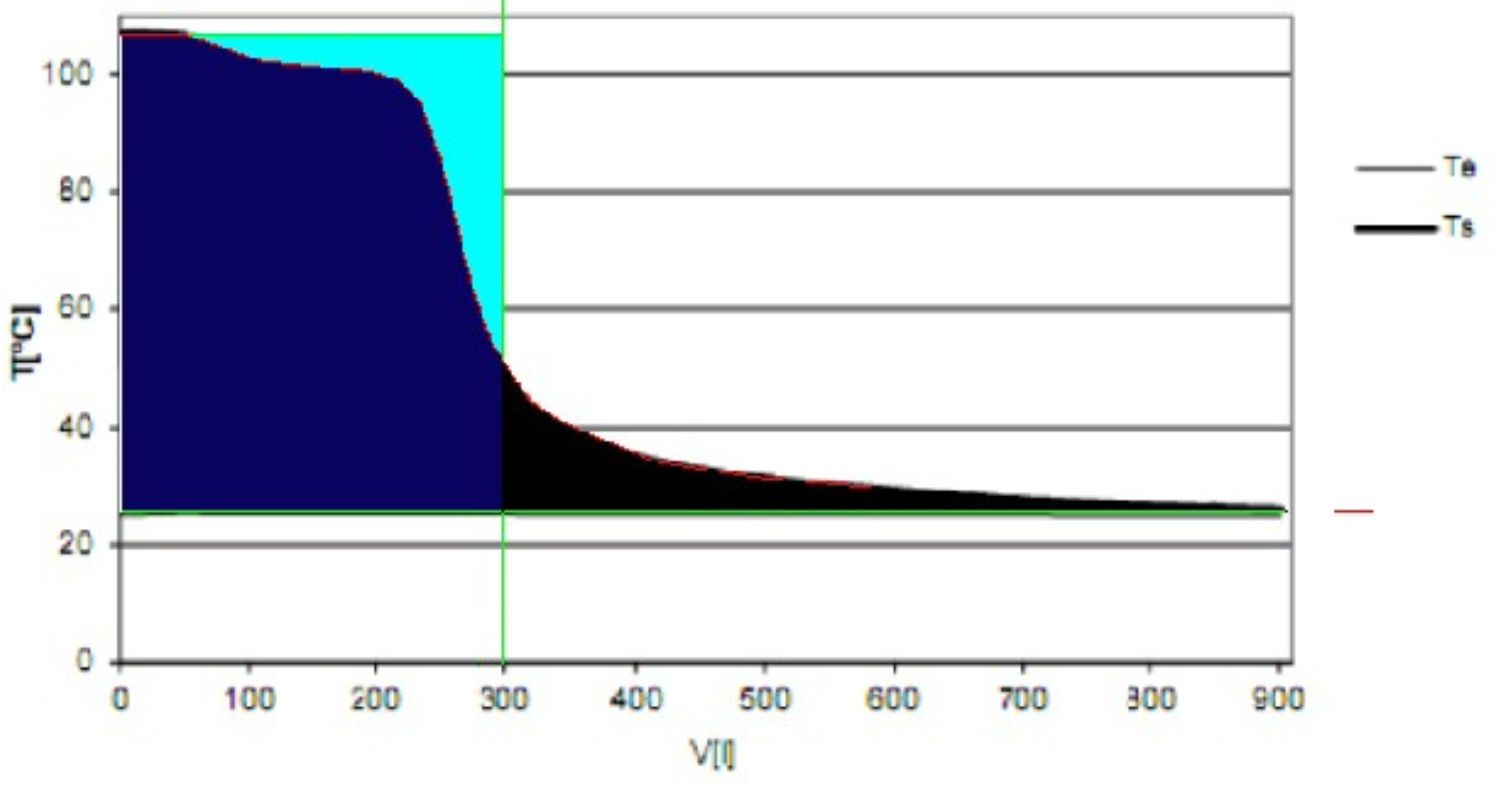

Hellblauer Bereich - Verlust in Kilokalorien durch Abkühlung des Warmwassers aufgrund Eintritt des Kaltwassers - Entspricht der Schichtungskapazität des Speichers.

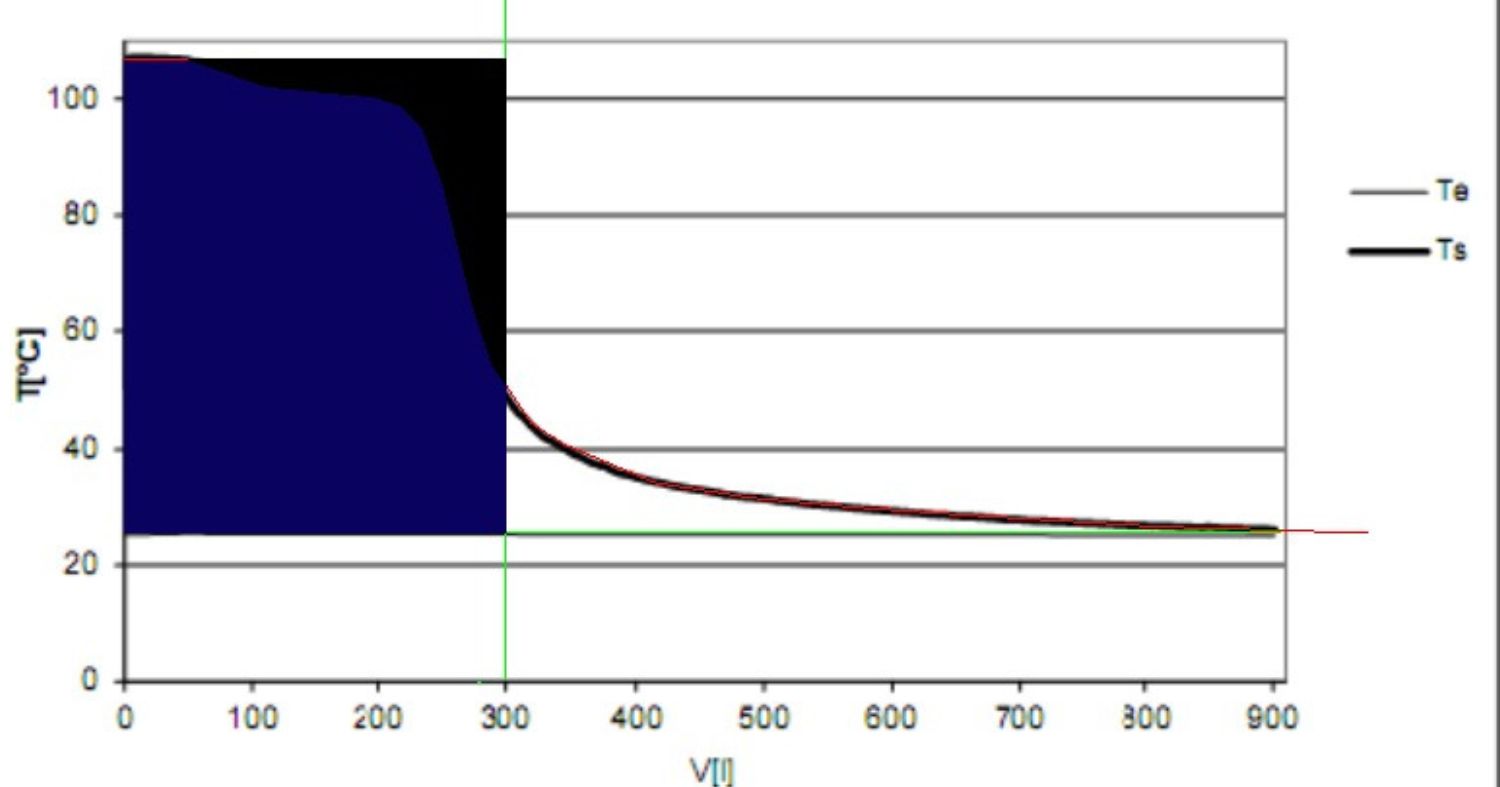

Schwarzer Bereich - Die Kilokalorien die durch den Edelstahlbehälter gespeichert werden (Entspricht der Wärmekapazität des Speichers).

Die Energiemenge im hellblauen Bereich entspricht etwa der Energiemenge im schwarzen Bereich Daraus ergibt sich eine sehr hohe Schichtung und eine sehr hohe Wärmekapazität des Speichers

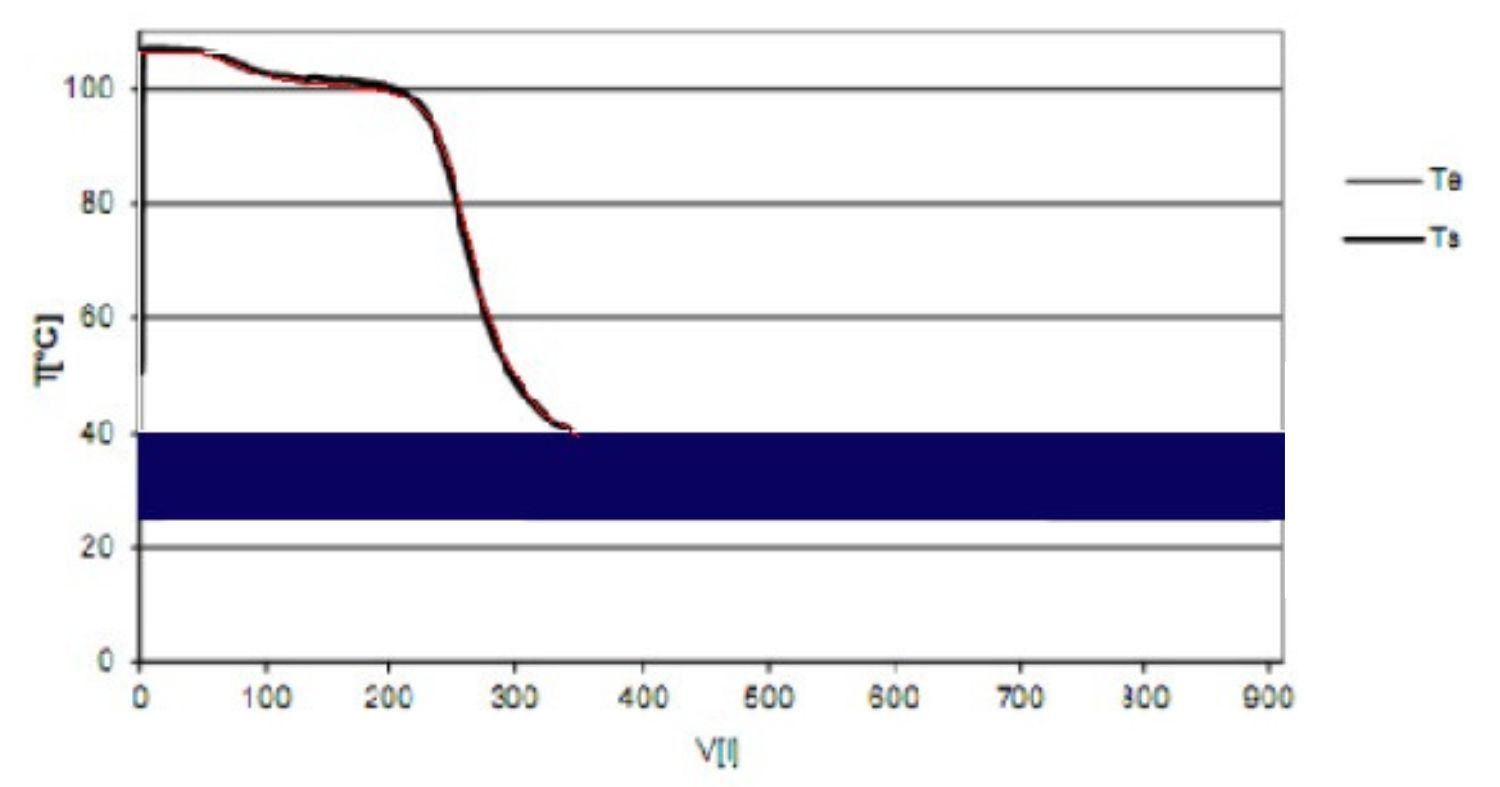

Wegen der sehr hohen Schichtung und der sehr hohen Wärmekapazität des Speichers ergibt sich für einen Speicher mit einer Kapazität von nur 300 Liter eine Energiemenge von etwa 25500 Kcal ((107-22)*300).Mit dieser Energiemenge wäre es möglich 1400 Liter mit 40 Grad zu entnehmen (1400*(40-22)) = 25200 Kcal.Es bedeutet, dass mit diesem System mit nur 300 Liter Kapazität 20 Duschen in Folge möglich wären (Durchschnitt pro Dusche - 70 Liter).

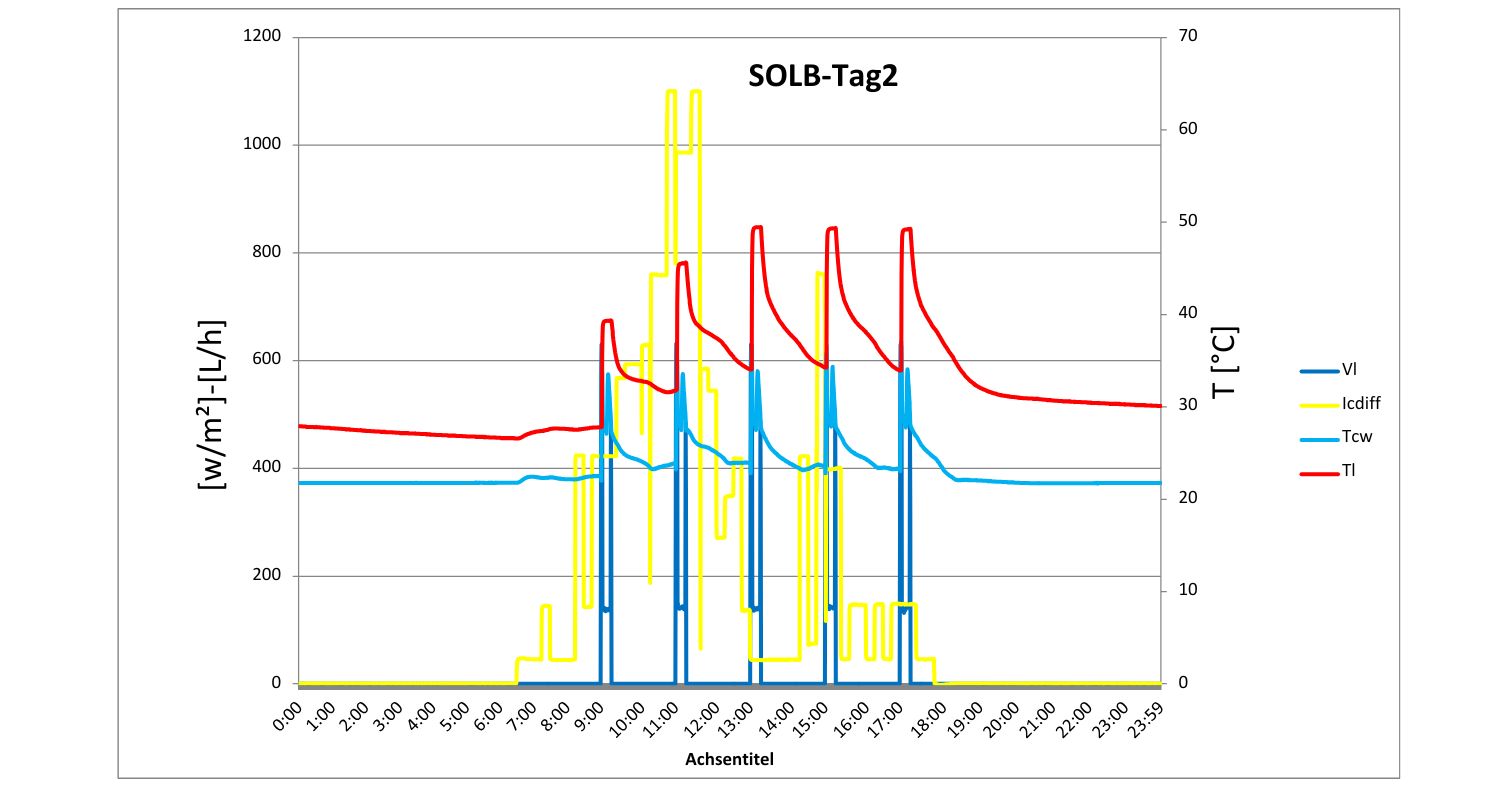

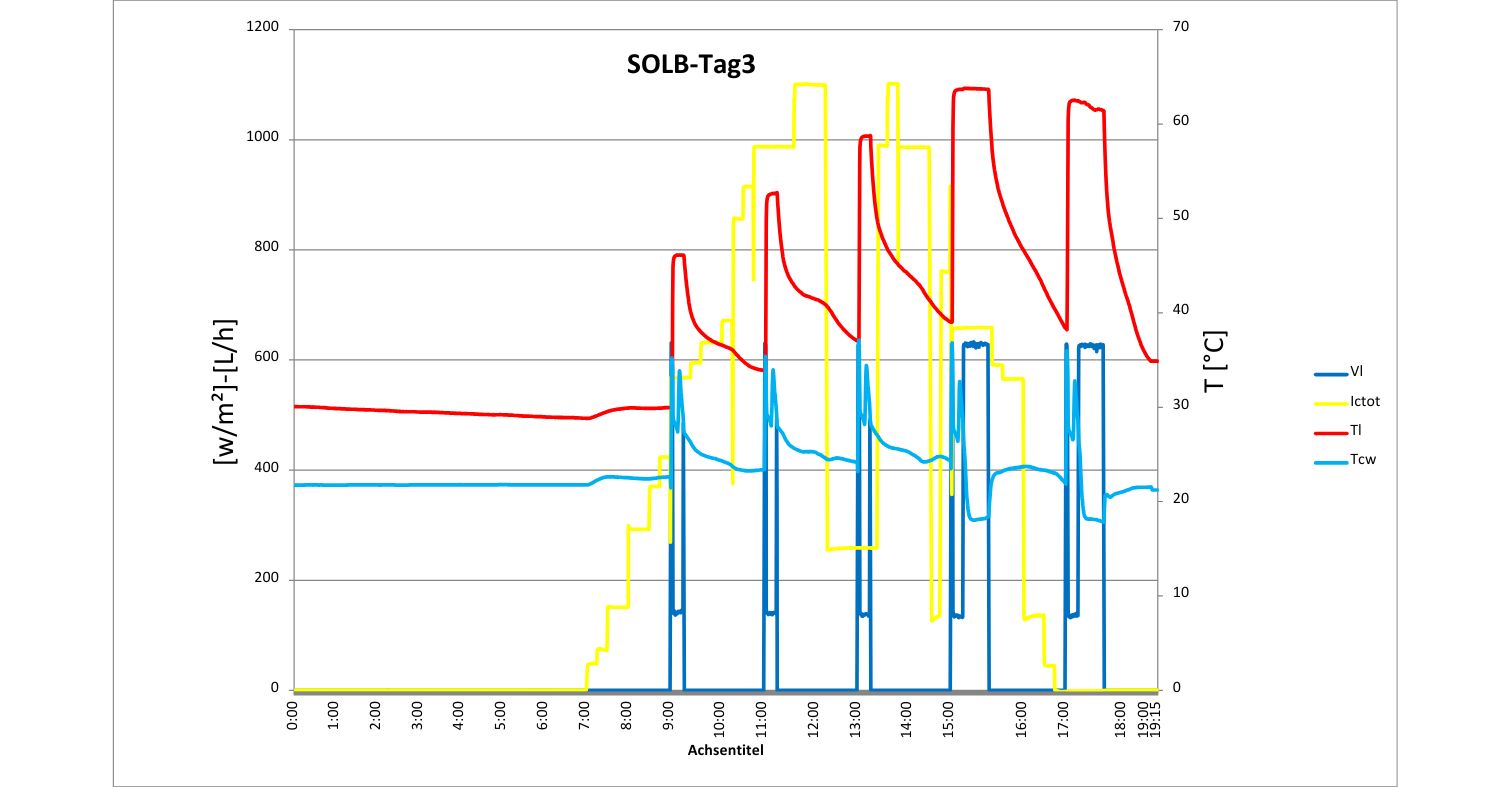

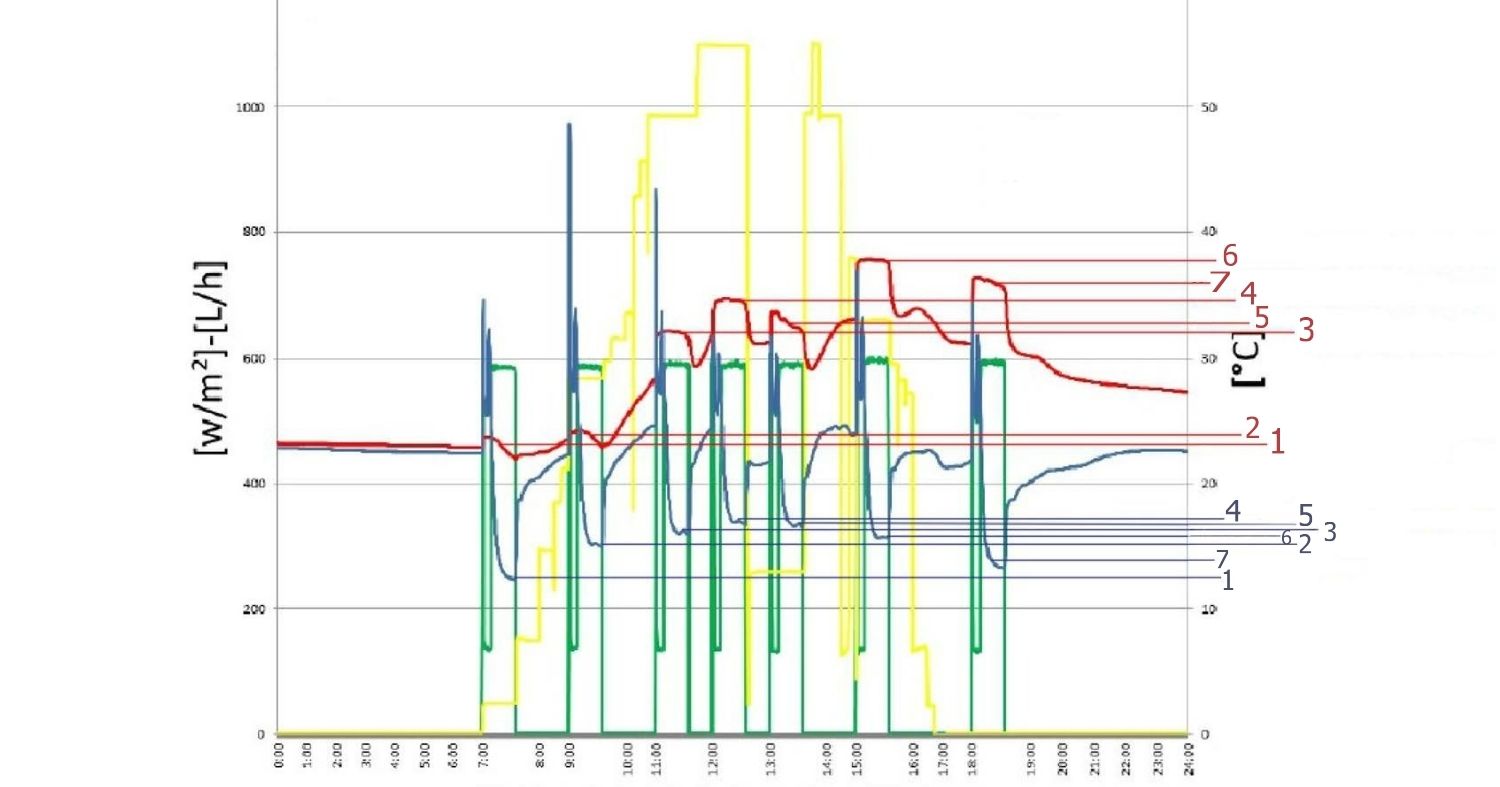

Blaue Linien - Kaltwassertemperatur am Einlass bei jeder Entnahme.

Rote Linien - Warmwassertemperatur am Auslass bei den verschiedenen Entnahmen.
